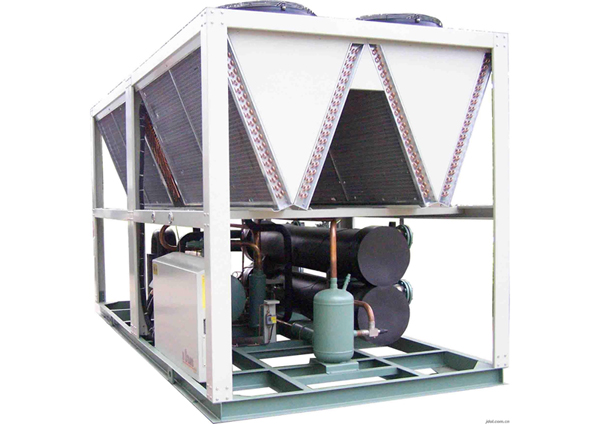

风冷螺杆式冷水机组因其关键部件-压缩机采用螺杆式故名风冷螺杆式冷水机，机组由蒸发器出来的状态为气体的冷媒；经压缩机绝热压缩以后，变成高温高压状态。被压缩后的气体冷媒，在冷凝器中，等压冷却冷凝，经冷凝后变化成液态冷媒，再经节流阀膨胀到低压，变成气液混合物。其中低温低压下的液态冷媒，在蒸发器中吸收被冷物质的热量，重新变成气态冷媒。气态冷媒经管道重新进入压缩机，开始新的循环。这就是冷冻循环的四个过程。也是螺杆式冷水机的主要工作原理。
商品详细介绍:
压缩机特点>>
◆压缩机采用国际品牌，新型高效螺杆旋转子压缩机，比一般压缩机效能高出20%-30%，并获得欧美多国专利各IS9001国际认证品质。
◆高效率5：6专利非对称转子齿形。
◆容量控制可采用四段式（100%-75%-50%-25%）或三段式（100-66%-33%）及无段式控制系统。
◆采用11只轴承及a型轴向推力平衡鼔组合设计，大幅提升轴承寿命2.5-3.5倍。
◆采用高效率矽钢片特殊槽型设计，并配备内外全向式设计冷却流到，使压缩机马达在任何负载下均可发挥最高效率。
◆独特内建式油压系统，无须油泵也保证压缩机维持最佳润滑效果油分离采用双层过滤方式，滤油效果佳，热交换器可发挥最大能力。
◆高效率、低噪音、低震动。
◆多种制冷剂可供选择，除R22冷媒外，还可以选用R134a，R407c等环保冷媒。
◆全方位的压缩机容量比（VI=2.2/2.6/3.0/3.5）供选择，可有效避免因过压缩机或压缩机不足造成的能源额外消耗。
风冷螺杆式冷水机组（单机头）参数
|
项目/型号 |
DG-100AS |
DG-130AS |
DG-150AS |
DG-210AS |
DG-240AS |
DG-260AS |
|
|
制冷量 |
Btu/h |
341200 |
443560 |
511800 |
716520 |
818880 |
887120 |
|
Kcal/h |
86000 |
111800 |
129000 |
180600 |
206400 |
223600 |
|
|
Kw |
100 |
130 |
150 |
210 |
240 |
260 |
|
|
输入总功率 |
KW |
39 |
43 |
49 |
67 |
73 |
84 |
|
最大运行电流 |
A |
91 |
116 |
122 |
165 |
215 |
250 |
|
电源 |
3PH-380V-50HZ |
||||||
|
制冷剂 |
R22/R407C |
||||||
|
制冷回路 |
1 |
||||||
|
制冷剂流量控制方式 |
外平衡感温式热力膨胀阀 |
||||||
|
压缩机 |
类型 |
半封闭螺杆式 |
|||||
|
数量 |
1 |
||||||
|
启动方式 |
Y-△启动 |
||||||
|
能量控制（%） |
0-25-50-75-100 |
||||||
|
冷凝器 |
类型 |
空气冷却式高效内螺纹铜管套铝片 |
|||||
|
功率（KW） |
3.9 |
4.3 |
5.5 |
7.5 |
8.8 |
8.8 |
|
|
风量(m3/h) |
40000 |
48000 |
60000 |
75000 |
100000 |
100000 |
|
|
蒸发器 |
类型 |
干式壳管式 |
|||||
|
数量 |
1 |
||||||
|
冷冻水流量(m3/h) |
17 |
22 |
26 |
36 |
41 |
45 |
|
|
进出水管经 |
3 |
3 |
3 |
3 |
4 |
4 |
|
|
安全保护装置 |
压缩机过热保护，机组过载保护装置，高低压力保护装置， 防冻保护装置，电源逆相/缺相保护器，流量保护。 |
||||||
|
机组重量 |
Kg |
1600 |
1800 |
1950 |
2260 |
2500 |
2800 |
|
运行重量 |
Kg |
1800 |
2000 |
2150 |
2420 |
2800 |
3100 |
|
项目/型号 |
DG-320AS |
DG-400AS |
DG-460AS |
DG-500AS |
DG-570AS |
DG-620AS |
|
|
制冷量 |
Btu/h |
1091840 |
1365600 |
1569520 |
1706000 |
1944840 |
2115440 |
|
Kcal/h |
275200 |
344000 |
395600 |
430000 |
490200 |
533200 |
|
|
Kw |
320 |
400 |
460 |
500 |
570 |
620 |
|
|
输入总功率 |
KW |
103 |
120 |
143 |
158 |
183 |
201 |
|
最大运行电流 |
A |
275 |
290 |
352 |
395 |
454 |
493 |
|
电源 |
3PH-380V-50HZ |
||||||
|
制冷剂 |
R22/R407C |
||||||
|
制冷回路 |
1 |
||||||
|
制冷剂流量控制方式 |
外平衡感温式热力膨胀阀 |
||||||
|
压缩机 |
类型 |
半封闭螺杆式 |
|||||
|
数量 |
1 |
||||||
|
启动方式 |
Y-△启动 |
||||||
|
能量控制（%） |
0-25-50-75-100 |
||||||
|
冷凝器 |
类型 |
空气冷却式高效内螺纹铜管套铝片 |
|||||
|
功率（KW） |
12 |
12 |
13.2 |
15 |
18 |
21 |
|
|
风量(m3/h) |
140000 |
140000 |
164000 |
180000 |
210000 |
235000 |
|
|
蒸发器 |
类型 |
干式壳管式 |
|||||
|
数量 |
1 |
||||||
|
冷冻水流量(m3/h) |
55 |
67 |
79 |
86 |
98 |
107 |
|
|
进出水管经 |
4 |
5 |
5 |
6 |
6 |
6 |
|
|
安全保护装置 |
压缩机过热保护，机组过载保护装置，高低压力保护装置， 防冻保护装置，电源逆相/缺相保护器，流量保护。 |
||||||
|
机组重量 |
Kg |
3500 |
3800 |
4200 |
4500 |
4800 |
5300 |
|
运行重量 |
Kg |
3800 |
4200 |
4600 |
4900 |
5300 |
5800 |
风冷螺杆式冷水机组（双机头）参数
|
项目/型号 |
DG-210AD |
DG-260AD |
DG-320AD |
DG-400AD |
DG-470AD |
DG-510AD |
DG-640AD |
|
|
制冷量 |
Btu/h |
716520 |
887120 |
1057720 |
1364800 |
1586580 |
1736708 |
2183680 |
|
Kcal/h |
180600 |
223600 |
266600 |
344000 |
399900 |
437740 |
550400 |
|
|
Kw |
210 |
260 |
310 |
400 |
465 |
509 |
640 |
|
|
输入总功率 |
KW |
72 |
86 |
99 |
134 |
146 |
168 |
205 |
|
最大运行电流 |
A |
182 |
232 |
244 |
330 |
430 |
500 |
550 |
|
电源 |
3PH-380V-50HZ |
|||||||
|
制冷剂 |
R22/R407C |
|||||||
|
制冷回路 |
1 |
|||||||
|
制冷剂流量控制方式 |
外平衡感温式热力膨胀阀 |
|||||||
|
压缩机 |
类型 |
半封闭螺杆式 |
||||||
|
数量 |
1 |
|||||||
|
启动方式 |
Y-△启动 |
|||||||
|
能量控制（%） |
0-25-50-75-100 |
|||||||
|
冷凝器 |
类型 |
空气冷却式高效内螺纹铜管套铝片 |
||||||
|
功率（KW） |
7.5 |
8.8 |
12 |
12 |
13.2 |
15 |
21 |
|
|
风量(m3/h) |
75000 |
100000 |
140000 |
140000 |
164000 |
180000 |
235000 |
|
|
蒸发器 |
类型 |
干式壳管式 |
||||||
|
数量 |
1 |
|||||||
|
冷冻水流量(m3/h) |
36 |
45 |
53 |
69 |
80 |
88 |
110 |
|
|
进出水管经 |
3 |
4 |
4 |
5 |
5 |
6 |
6 |
|
|
安全保护装置 |
压缩机过热保护，机组过载保护装置，高低压力保护装置，防冻保护装置，电源逆相/缺相保护器，流量保护。 |
|||||||
|
机组重量 |
Kg |
2400 |
2700 |
3700 |
4000 |
4400 |
4800 |
5500 |
|
运行重量 |
Kg |
2700 |
2950 |
4000 |
4350 |
4800 |
5200 |
5950 |
